產品概述

ZCQ型自吸磁力傳動離心泵（簡稱自吸磁力泵）是將永磁聯軸器的工作原理應用于離心泵的產品，設計合理，工藝良好，具有全密封，無泄漏，耐腐蝕的特點．磁力泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便．

工作原理

本泵采用外混式軸向水泵結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部件組成。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸作用。

技術參數

流量：3-50m3/h
揚程：12-50m
電機功率：0.37-15kW
使用溫度：≤80℃(根據用戶需求可定制達到≤200℃)
材質:1Cr18Ni9Ti (可定制304.316.316L材質)

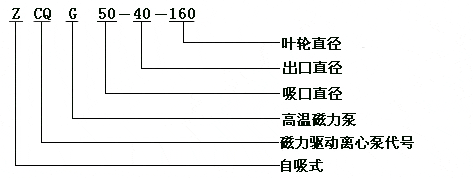

型號意義
